Die Kommunikation zwischen Rechnern ist im OSI-Referenzmodell visualisiert.
OSI steht dabei für Open Systems Interconnections.

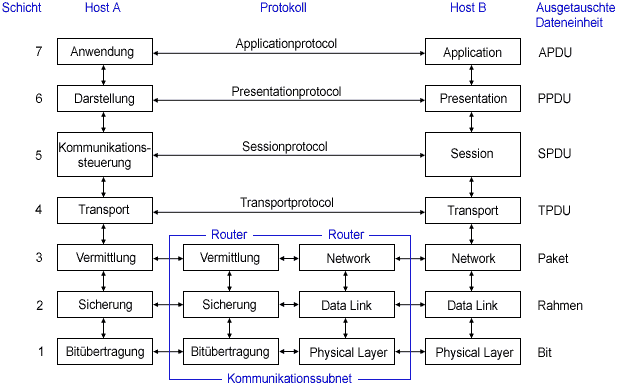

OSI-Referenzmodell. APDU = Application protocol data
unit, PPDU = Presentation protocol data unit, SPDU = Session protocol data
unit, TPDU = Transport protocol data unit.
Die verschiedenen Ebenen der Datenübertragung werden in 7
Schichten dargestellt, wobei jede Schicht auf der darunterliegenden aufbaut.
Die Schichten 1 bis 4 bilden die sogenannten Transportfunktionen, die
Schichten 5 bis 7 beschreiben Anwendungsprotokolle.
- Schicht 1 - Bitübertragungsschicht (Physical Layer)
Stellt die ungesicherte Übertragung von binären Signalen auf einer
Übertragungsstrecke bereit, erzeugt und bewacht also den Aufbau, Abbau und
die Unterhaltung von physikalischen Verbindungen.
Beispiel: ISDN bei Daten, Telefax, Telefon (→ Glossar)
- Schicht 2 - Sicherungsschicht (Data Link Layer)
Sichert die physikalische Bitübertragung (Reihenfolge der Daten) durch
Kontrollinformationen in den Paketen (Generierung und Auswertung von
Prüfbytes).
Beispiel: FastEthernet (→ Glossar),
Ethernet (→ Glossar), ATM (→ Glossar)
- Schicht 3 - Vermittlungsschicht (Network Layer)
Per Routing (→ Glossar) wird der (schnellste) Weg der
Verbindung gefunden. Es wird festgelegt, ob die Übertragung verbindungslos
oder verbindungsorientiert ist.
Beispiel: verbindungsorientiert als X.25 (→ Glossar),
verbindungslos als IP (→ Kapitel)
- Schicht 4 - Transportschicht (Transport Layer)
Steuert und beendet die (je nach Bedarf eine oder mehrere)
Transportverbindungen zwischen den Teilnehmern. Übernimmt Daten von der
Sitzungsschicht, um sie (ggf. in kleinere Einheiten zerlegt) an die
Vermittlungsschicht weiterzugeben.
Beispiel: verbindungsorientiert als TCP (→ Kapitel),
verbindungslos als UDP (→ Glossar)
- Schicht 5 - Sitzungsschicht (Session Layer)
Dient der Eröffnung einer Kommunikation, ihrer geordneten Durchführung und
Beendigung. Das verwendete Kommunikationsmodell wird bestimmt (i.d.R.
Client-Server-Modell (→ Glossar)) und
Fixpunkte (checkpoints) werden eingefügt. Somit kann bei einer Unterbrechung
oder einem Fehler die Kommunikation ab dem letzten checkpoint fortgesetzt
werden.
- Schicht 6 - Darstellungsschicht (Presentation Layer)
Legt eine gemeinsame Codierung zwischen den Kommunikationspartnern fest. Auf
dieser Basis kann bereits Kryptografie (Verschlüsselung) und Kompression
betrieben werden.
- Schicht 7 - Anwendungsschicht (Application Layer)
Führt die System- und Anwendungssteuerung durch.
Beispiel: HTTP (→ Glossar) beim WWW (→ Kapitel), FTP (→ Kapitel),
NNTP (→ Glossar) beim Usenet (→ Kapitel), Telnet (→ Glossar)
